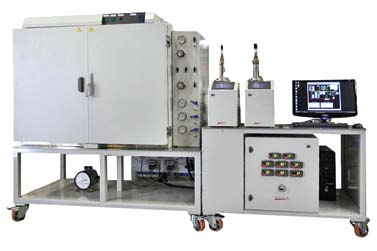

AUTOFLOOD-700 Автоматическая установка для измерения относительной фазовой проницаемости образцов горных пород

Преимущества

  • Длина образца керна до 300 мм
  • Автоматическое поддержание давления обжима и противодавления
  • Прецизионный видеосепаратор
  • Регулятор противодавления с газовым демпфером

Система предназначена для проведения эксперимента по нестационарной двухфазной фильтрации пластовых флюидов в системе жидкость/жидкость и жидкость/газ:

  • эксперименты по определению ОФП образцов керна по жидкости или газу,
  • эксперименты по нефтевытеснению с применением технологических жидкостей для повышения нефтеотдачи и т.д.

Стандартная конфигурация установки позволяет проводить эксперименты по однофазной фильтрации жидкостей через образец горной породы: определение абсолютной проницаемости по воде или нефти при остаточном насыщении образца вторым флюидом, тесты на совместимость воды, закачиваемой в пласт, с горной породой и пластовой водой, тесты по измерению критической скорости фильтрации и т.д.

Установка AUTOFLOOD-700 позволяет проводить эксперименты при пластовых условиях - гидростатическом, литостатическом давлении и температуре пласта. Образец в ходе эксперимента загружается в гидростатический кернодержатель, обеспечивающий всесторонний равномерный обжим. Уровень давления обжима и порового давления в системе поддерживается автоматически с помощью отдельных насосных систем, а также регулятора противодавления.
Пластовые жидкости подают в кернодержатель при постоянном расходе или давлении из контейнеров с плавающим поршнем. Гидравлическая жидкость в контейнеры поступает с помощью инжекционной насосной системы. Газ подается через газовую линию, оснащенную газовым регулятором высокого давления, изолирующими кранами и массовым расходомером. Перепад давления на образце керна измеряется с помощью блока датчиков дифференциального давления. Объем флюидов, поступающих из кернодержателя, измеряется с высокой точностью с помощью видеосепаратора высокого давления и температуры. Кернодержатель с образцом керна, контейнеры с пластовыми флюидами и видеосепаратор располагаются внутри воздушного термостата.

Система укомплектована набором автоматических пневматических кранов. Управление кранами, насосными блоками, видеосепаратором, термостатом, массовым расходомером для контроля подачи газа, а также сбор данных в ручном или автоматическом режиме осуществляется с помощью компьютерной станции и специального программного обеспечения AppliLab. Насосы также могут управляться с помощью встроенной панели управления с сенсорным экраном. Обработка данных производится автоматически с помощью ПО AppliLab, а также оператором с помощью уникального программного пакета Cydar. Отчет формируется автоматически в виде документа MS Office Excel.

Технические характеристики
Макс. давление обжима: 700 бар
Макс. поровое давление: 700 бар
Макс. давление газа: 210 бар
Рабочая температура: до 150°C
Объемная скорость фильтрации: 0,01 - 50 см3/мин.
Диаметр: 30 мм (другой диаметр – по запросу)
Длина: от 25 до 300 мм (другая длина – по запросу)
Материал: нержавеющая сталь 316
Части, контактирующие с кислотами и рассолами: нержавеющая сталь 316 (hastelloy – по запросу)
Электропитание: 220 В, 50/60 Гц

Комплект поставки
Инжекционный насос
Комплект поршневых жидкостных контейнеров
Линия инжекции газа
Гидростатический кернодержатель
Двухфазный сепаратор
Следящая видеосистема
Воздушный термостат
Автоматическая насосная система поддержания давления обжима ACP-700
Автоматическая насосная система поддержания противодавления ABPR-700
Контрольно-измерительная аппаратура
Стойка электрооборудования
Клапанная и трубопроводная арматура
Компьютерная станция и ПО AppliLab для сбора данных и контроля установки
ПО CYDAR CoreAnalysis
Жидкостный газометр
Комплект запасных частей на 2 года эксплуатации
Документация на русском языке

Дополнительно:
Модернизация под специфические требования заказчика
Рентгеновский сканер для двухфазной системы (для измерения профиля насыщения образца пластовыми флюидами)
Компрессор для подачи воздуха
Газбустер для подачи газа под давлением
Вакуумный насос
Калибратор давления
Емкость для перекачки жидкостей в установку
