Преимущества

• Давления БЕЗ ПОЛУПРОНИЦАЕМЫХ МЕМБРАН позволяет изучать процессы выпадения асфальтенов и сопряженное с ним изменение смачиваемости
• Длина образца керна до 300 мм
• Автоматическое поддержание давления обжима и противодавления (порового давления)
• Возможность мониторинга профиля насыщения образца керна в режиме реального времени
• Термостатируемые трехцилиндровые рециркуляционные насосные системы
• Прецизионный видеосепаратор

Система предназначена для проведения эксперимента по определению ОФП и капиллярного давления полудинамическим методом в системе «жидкость/жидкость» при пластовых условиях (гидростатическом, литостатическом давлении и температуре пласта). Система также позволяет осуществлять эксперимент по определению абсолютной проницаемости образца горной породы.

Образец в ходе эксперимента загружается в гидростатический кернодержатель, выполненный из композиционного материала и оснащенный системой термостатирования. Кернодержатель обеспечивает всесторонний равномерный обжим. Уровень давления обжима и порового давления в системе поддерживается автоматически с помощью отдельных насосных систем. Трехцилиндровые насосные системы, оборудованные индивидуальными термостатами, используются для подачи флюидов (нефти и воды) в кернодержатель системы. Первый флюид инжектируется в фронтальный торец образца керна. Второй омывает выходной торец в режиме рециркуляции. Данная мера позволяет задавать давление второго флюида внутри порового пространства с помощью насоса порового давления. Давление первого флюида регулируется с помощью соответствующей рециркуляционной насосной системы.

Данное техническое решение позволяет проводить процесс дренирования и пропитки образца керна, регулируя давление инжекции первого флюида. Капиллярное давление рассчитывается как разность давления несмачивающей и смачивающей фазы. Уровень водо- и нефтенасыщенности образца керна на выбранном участке измеряется с помощью рентгеновского сканера. Установка позволяет снять обе ветви (положительную и отрицательную) характеристики капиллярного давления. Выход кернодержателя связан поточной линией с видеосепаратором, используемым для измерения объема жидкости, поступающей из кернодержателя. После разделения пластовых флюидов в сепараторе за счет разности плотностей, они отводятся в соответствующую рециркуляционную насосную систему.

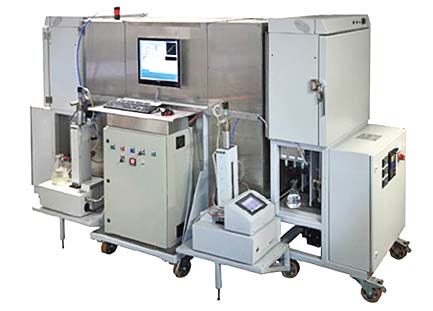

Система оснащена набором датчиков для измерения давления на образце керна. Таким образом, установка RPCP-700 позволяет измерять абсолютную проницаемость образца керна, а также его относительную фазовую проницаемость по пластовым флюидам. Система укомплектована набором автоматических пневматических кранов. Управление кранами, насосными блоками, видеосепаратором, термостатом и сбор данных в ручном или автоматическом режиме осуществляется с помощью компьютерной станции и специального программного обеспечения AppliLab. Управление насосами может осушествляться с помощью встроенной панели управления. Обработка данных производится автоматически с помощью ПО AppliLab, а также оператором с помощью уникального программного пакета Cydar. Отчет формируется автоматически в виде документа MS Office Excel.

Технические характеристики
Макс. давление обжима: 700 бар
Макс. поровое давление: 700 бар
Макс. рабочая температур: 150°C
Диаметр образцов керна: 30 мм (другой диаметр – по запросу)
Длина образцов керна: до 300 мм (другая длина – по запросу)
Расход флюида: от 0,01 до 50 см³/мин.
Мощность источника: 120 кэВ (4 мА)
Скорость сканирования: 1 мм/с
Материал: нержавеющая сталь 316
Части, контактирующие с кислотами и рассолами: нержавеющая сталь (hastelloy, титан – по запросу)
Электропитание: 220 В, 50/60 Гц, 1 фаза

Комплект поставки
Инжекционная и рециркуляционная насосная система для фазы 1
Инжекционная и рециркуляционная насосная система для фазы 2
Автоматический насос поддержания порового давления ABPR-700
Автоматическая система поддержания давления обжима ACP-700
Гидростатический композитный кернодержатель
Двухфазный сепаратор
Следящая видеосистема
Рентгеновский сканер
Воздушный термостат
Стойка электрооборудования
Компьютерная станция и программное обеспечение для сбора данных и контроля установки
Контрольно-измерительная аппаратура
Клапанная и трубопроводная арматура
CYDAR CoreAnalysis программное обеспечение
Комплект запасных частей на 2 года эксплуатации
Документация на русском и английском языках

Дополнительно
Модернизация под специфические требования заказчика
Линия инжекции газа
Компрессор для подачи воздуха
Газбустер для подачи газа под давлением
Вакуумный насос
Калибратор давления
Емкость для перекачки жидкостей в установку
