Система позволяет проводить эксперименты по нестационарной фильтрации пластовых флюидов в системе жидкость/жидкость с целью моделирования процесса нефтевытеснения с применением технологических жидкостей для повышения нефтеотдачи (кислотных растворов, полимерных составов и т.д.).

Стандартная конфигурация установки позволяет проводить эксперименты по однофазной фильтрации жидкостей через образец горной породы: определение абсолютной проницаемости по воде или нефти при остаточном насыщении образца вторым флюидом, тесты на совместимость воды, закачиваемой в пласт с горной породой, пластовой водой, тесты по измерению критической скорости фильтрации и т.д.

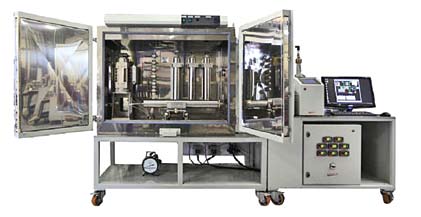

Установка CFS-700 позволяет проводить эксперименты при пластовых условиях гидростатическом, литостатическом давлении и температуре пласта. Образец в ходе эксперимента загружают в гидростатический кернодержатель, обеспечивающий всесторонний равномерный обжим. Давление обжима и поровое давление задают с помощью ручного гидравлического насоса и регулятора противодавления. Пластовые жидкости подаются в кернодержатель при постоянном расходе или давлении из контейнеров с плавающим поршнем. Гидравлическая жидкость поступает в контейнеры с помощью инжекционной насосной системы. Перепад давления на образце керна измеряют с помощью блока датчиков дифференциального давления. Поступающие из кернодержателя флюиды собирают в бюретки с помощью автоматического коллектора фракций на основе счета времени или количества капель.

Установка комплектуется интегрированным в поточные линии pH-метром, а также электронными весами для измерения объема выхода флюида. Кернодержатель с образцом керна и контейнеры с пластовыми флюидами располагаются внутри воздушного термостата. Управление установкой и сбор данных в ручном или автоматическом режиме осуществляется с помощью компьютерной станции и специального программного обеспечения AppliLab. Обработка данных производится с помощью уникального программного пакета Cydar.

Преимущества

• Длина образца керна до 300 мм
• Регулятор противодавления с газовым демпфером

Технические характеристики
Макс. давление обжима: 700 бар
Макс. поровое давление: 700 бар
Рабочая температура: до 150°C
Объемная скорость фильтрации: 0,01 - 50 см³/мин.
Диаметр: 30 мм (другой диаметр – по запросу)
Длина: от 25 до 300 мм (другая длина – по запросу)
Материал: нержавеющая сталь 316
Части, контактирующие с кислотами и рассолами: нержавеющая сталь 316 (hastelloy – по запросу)
Электропитание: 220 В, 50/60 Гц

Комплект поставки
Инжекционный насос
Комплект поршневых жидкостных контейнеров
Клапаны переключения прямого и обратного потока
Гидростатический кернодержатель
Регулятор противодавления
Воздушный термостат
Ручной гидравлический насос для поддержания давления обжима и противодавления
Контрольно-измерительная аппаратура
Стойка электрооборудования
Клапанная и трубопроводная арматура
Компьютерная станция и ПО AppliLab для сбора данных и контроля установки
ПО CYDAR CoreAnalysis
Коллектор фракций
Электронные весы
pH-метр
Комплект запасных частей на 2 года эксплуатации
Документация на русском языке

Дополнительно
Модернизация под специфические требования заказчика
Автоматическая система поддержания давления обжима
Автоматическая насосная система поддержания противодавления
Линия инжекции газа
Компрессор для подачи воздуха
Газбустер для подачи газа под давлением
Вакуумный насос
Калибратор давления
Емкость для перекачки жидкостей в установку

Стандартные конфигурации установок серии CFS

WATERFLOOD -700
	Полностью автоматизированная для проведения работ по оценке эффективности и оптимизации вторичных методов нефтедобычи, включая заводнение пласта и инжекцию сухого газа. Оборудование позволяет осуществлять эксперименты в системе жидкость / жидкость и жидкость / газ при нестационарной фильтрации флюидов на  стандартных и составных образцах керна.
GASFLOOD -700
	Автоматизированная установка предназначена для проведения работы по моделированию процесса фильтрации смешивающихся и несмешивающихся флюидов в системе жидкость / жидкость и жидкость / газ (инжекция воды, инжекция газа, технология WAG). Установка также позволяет измерять фазовую проницаемость флюидов методом нестационарной фильтрации, оценивать эффективность вытеснения, рассчитывать остаточную нефтенасыщенность образца керна.
STEAMFLOOD -700
	Установка STEAMFLOOD-700 предназначена для анализа эффективности и разработки технологий нефтевытеснения с применением инжекции сухого пара в продуктивный пласт. Установка предоставляет широкие возможности проведения экспериментов по исследованию характеристик процесса нефтевытеснения при различных значениях вязкости нефти, удельной плотности, относительной проницаемости горной породы, а также молекулярно–поверхностных свойств системы. Представленная методика проведения исследований ориентирована в первую очередь на исследование процессов фильтрации тяжелых нефтей.
CHEMFLOOD -700
	Установка предназначена для моделирования процесса заводнения пласта с использованием различных технологических жидкостей, включая щелочные ПАВ и пенящиеся составы, с целью оценки эффективности методов нефтедобычи. На основе получаемых в ходе эксперимента данных может быть дана оценка эффективности работы жидкости ПНП: снижение коэффициента подвижности нефть/вода (полимерные составы), снижение значения межфазного натяжения (щелочные ПАВ), повышение эффективности нефтевытеснения (полимерные составы) и т.д.
MICROBFLOOD-700
	Установка предназначена для оценки эффективности процессов нефтевытеснения с использованием ПАВ, включающих в свой состав биосуфрактанты, позволяющие снизить значение межфазного натяжения пластовых флюидов, а также другие виды ПАВ. Оборудование позволяет оценивать изменение фазовой проницаемости породы для пластовых флюидов, изменение коэффициента нефтевытеснения.
