FLUID EVAL™ версия STANDARD и версия MAXI Универсальная установка для PVT-исследований нефтяных, газовых и газоконденсатных систем

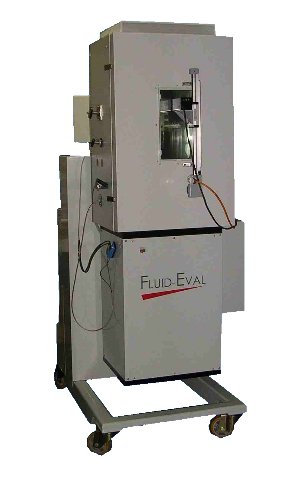

Положение системы с PVT-ячейкой, ориентированной вертикально вверх, для исследования проб нефти. Перевернутое положение системы с PVT-ячейкой, ориентированной вертикально вниз, для исследования проб
газа/газовых конденсатов.

Универсальная безртутная PVT-установка FLUID EVAL™ предназначена для исследования фазового состояния углеводородных флюидов при пластовых условиях.
Установка оборудована системой создания и регулирования давления, а также прецизионного измерения объема исследуемого пластового флюида на базе встроенного поршневого насоса высокого давления. Система обеспечивает высокоэффективное перемешивание и возможность получения рекомбинированной пробы непосредственно в самой PVT камере благодаря сочетанию автоматизированного механизма качания и мешалки с магнитным приводом.
Магнитная мешалка, смонтированная внутри испытательной камеры, обеспечивает эффективное перемешивание
флюида и гарантирует быстрое достижение равновесного состояния между фазами пробы.

ПРЕИМУЩЕСТВА

  • Универсальность. Установка позволяет выполнять PVT-исследования как проб нефти, так и проб газа/газовых конденсатов
  • Безртутная система
  • Большой объем PVT камеры для репрезентативных исследований проб
  • Автоматизированное обнаружение границы раздела фаз и измерение фазового объема
  • Встроенный насос для точного управления давлением и измерения объема
  • Система видеокамеры для регистрации результатов PVT-экспериментов в реальном времени
  • Мешалка с магнитным приводом для быстрого достижения фазового равновесия
  • Автоматизированная система качания/вращения для позиционирования PVT-камеры и перемешивания флюида
  • Исследования при температурах ниже окружающей среды
  • Оснащение дополнительными модулями для измерения вязкости и плотности в пластовых условиях
  • Оснащение дополнительными модулями для выполнения разнообразных экспериментов по определению условий осаждения твердой органической фазы асфальтенов и парафинов: микроскопом высокого давления (HPM) и системой обнаружения твердой фазы (SDS)

Конструкция системы и применяемые конструкционные материалы совместимы и обеспечивают проведение PVT-анализа различных типов флюидов. Детали установки, контактирующие с измеряемой средой, могут быть выполнены либо из высококачественной нержавеющей стали, либо из коррозионно-стойкого сплава Hastelloy для исследования чрезвычайно коррозионных и агрессивных флюидов. Одна установка может быть сконфигурирована как для выполнения исследований проб нефти, так и для исследований проб газа/газовых конденсатов.
Видеосистема позволяет автоматически обнаружить границу раздела фаз «газ-жидкость» и определить объем образовавшегося ретроградного конденсата в процессе исследования проб газовых конденсатов. Однородный, быстрый и равномерный нагрев пробы в PVT камере установки обеспечивается посредством воздушного термостата с регулируемой температурой, который также позволяет выполнять исследования при температурах ниже окружающей среды.
Установка имеет управление при помощи компьютерной рабочей станции и поставляется с удобным программным
обеспечением для сбора данных и управления системой в автоматическом режиме.
Одним из больших преимуществ данной PVT-системы является то, что она может быть оснащена дополнительными модулями для проведения разнообразных экспериментов по определению условий осаждения твердой органической фазы асфальтенов и парафинов из пробы пластового флюида:

  • система обнаружения твердой фазы (SDS) с лазерным источником излучения реализует метод рассеяния светового излучения в ближней ИК-области спектра. Система позволяет детектировать с высокой точностью появление твердых частиц в исследуемой пробе и определять момент начала выпадения твердых органических веществ;
  • микроскоп высокого давления (HPM) реализует метод микроскопии под высоким давлением. Система позволяет выполнять прямые визуальные наблюдения за формированием и выпадением частиц парафинов и асфальтенов в условиях высокого давления и в широком диапазоне температур.

Технические характеристики:

Объем PVT камеры:
Версия STANDARD: 500 см3
Версия MAXI: 1000 см3
Рабочее давление: до 1000 бар (15000 psi)
Рабочая температура: от окружающей до 175 °C (350 °F), более высокий диапазон температур по запросу,
Опция: от -20°C до окружающей с применением системы охлаждения
Точность регулирования температуры: ± 0,5 °C
Точность измерения объема: ± 0,01 см3
Точность измерения объема выпавшей жидкой фазы: ± 0,01 см3
Точность измерения давления: 0,1 % полной шкалы
Механизм перемешивания: встроенная в PVT камеру мешалка с магнитным приводом; автоматизированный механизм качания
Электропитание: 220 В, 50 Гц, 1 ф.
